Въведение в сферичния струг за обработка

Сферичната повърхност е една от най-предизвикателните геометрични форми в механичната обработка. Обработката на сферична повърхност изисква машинният инструмент да има специални възможности за управление на движението или специфични конфигурации на инструмента. Изборът на правилното решение за машинен инструмент е ключът към осигуряването на точност и ефективност на обработката на сферична повърхност.

Основни области на приложение на сферичен машинен струг:

1. Серийно производство на сърцевини за сферични кранове

• Препоръчително оборудване: CNC сферичен струг (обработка) + сферична шлифовъчна машина (довършителна обработка)

• Ключови параметри: Диаметърът на отвора на главния шпиндел трябва да може да поеме прътовия материал и точността на закрепването трябва да е висока

• Референтен бюджет: Средно ниво, подходящо за фабрики за клапани с определен производствен мащаб на партиди

2: Много{1}}разнообразно и дребно-серийно производство на автомобилни сферични шарнири

• Препоръчително оборудване: CNC сферичен струг (ново поколение/система Baoyuan)

• Ключови параметри: Удобството при програмиране трябва да е добро, а ефективността на превключване трябва да е висока

Забележка: Шарнирните шарнири са предимно ковани заготовки, с големи допуски за груба обработка, така че при избора на машинния инструмент твърдостта и мощността трябва да бъдат оставени с известна граница

3: Вътрешна облицовка на големи сферични мелници, супер големи сферични повърхности

• Препоръчително оборудване: Тежък{0}}струг с ЦПУ (CW серия с разширени спецификации)

• Ключови параметри: Диаметърът на въртене на леглото трябва да е голям (по-голям или равен на 1000 mm), а мощността на главния двигател трябва да бъде над 30kW

• Забележка: Обработката на супер-големи сферични повърхности обикновено е единична-парция или малка-партида, така че гъвкавостта на машинния инструмент трябва да е силна

4: Прецизни сферични съединения за космическото пространство

• Препоръчително оборудване: Пет{0}}осен обработващ център (с RTCP функция)

• Ключови параметри: Прецизността е основният индикатор, точността на позицията трябва да бъде на ниво μm

• Референтен бюджет: Висок-клас, с големи инвестиции в оборудване

5: Сферична фина обработка в производството на мухъл

• Препоръчително решение: CNC фреза/обработващ център + фреза със сферична глава

• Ключови параметри: Скоростта на главния шпиндел трябва да е висока (по-голяма или равна на 8000r/min), твърдостта трябва да е добра

Избор на инструмент: Диапазонът на диаметъра на фрезата със сферична глава трябва да покрива изискванията (2,5-50 mm)

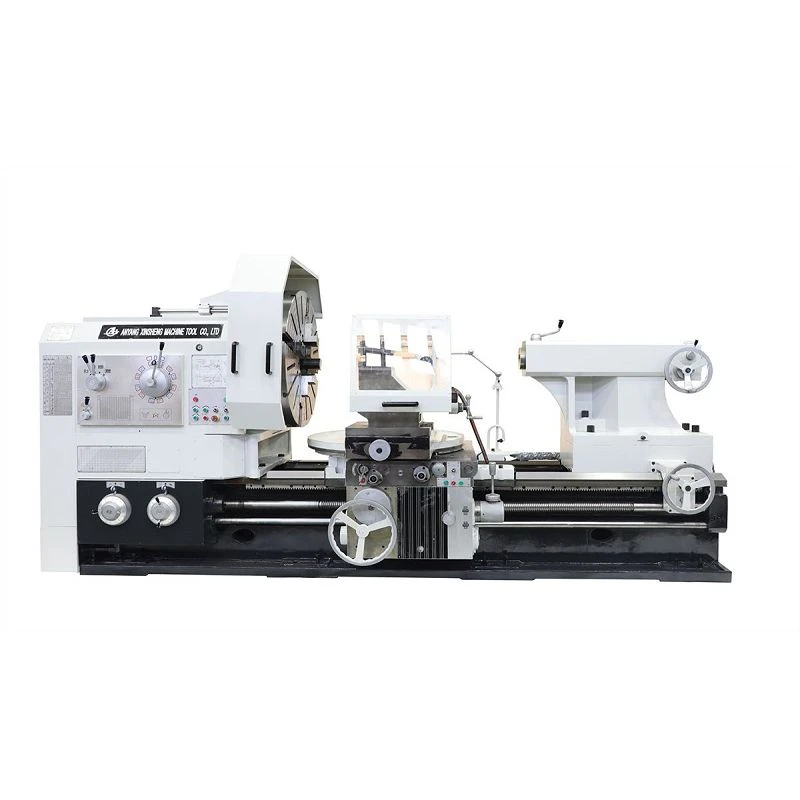

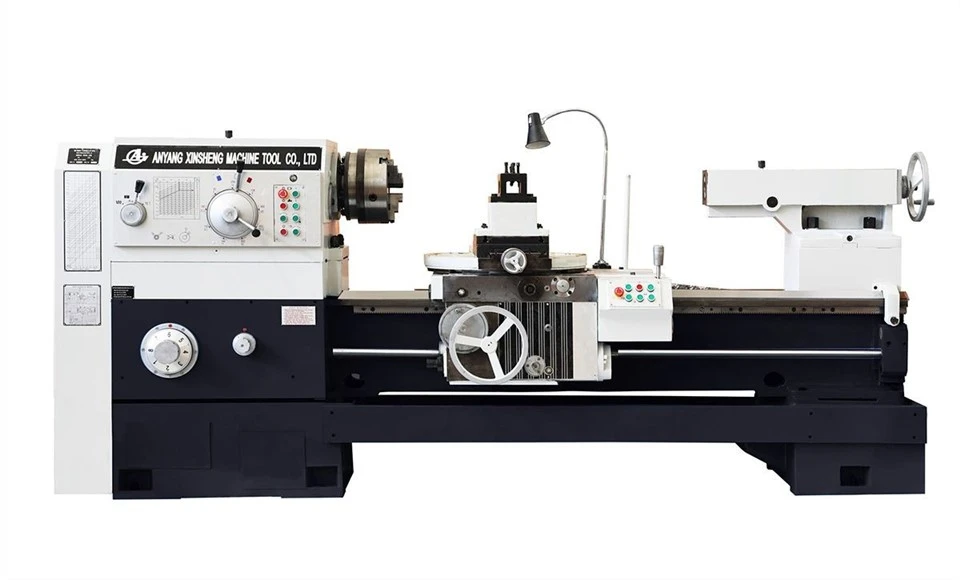

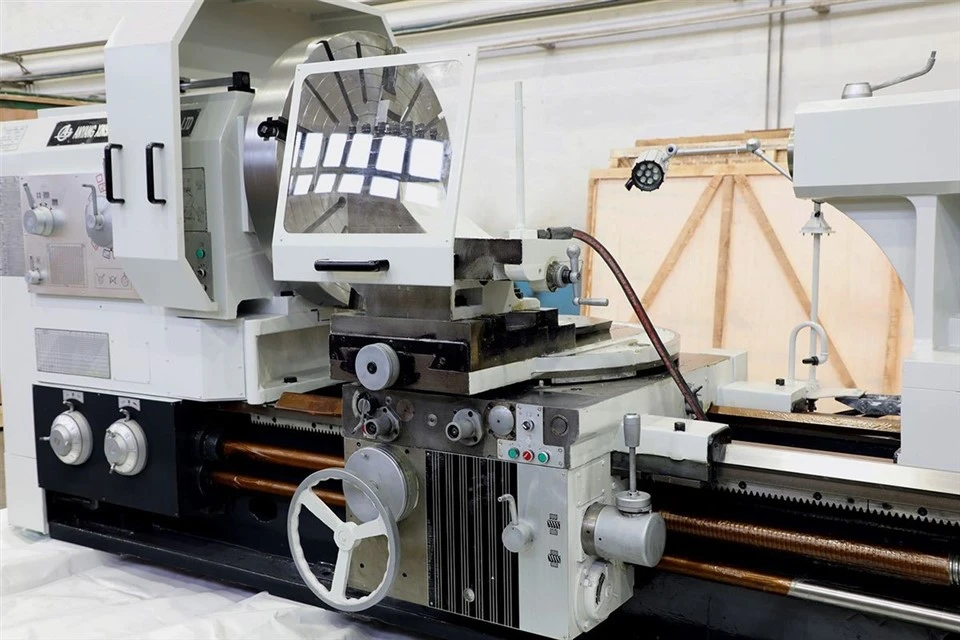

Параметри на струговия струг засферична

Артикул	единица	C6555	C6595	C65160	C65180
Макс. Диаметър на сферични	мм	550	900	1600	1800
Мин. Диаметър на сферични	мм	50	260	1000	1200
Диаметър на шпинделен отвор	мм	100	130	100	100
Конусност на отвора на шпиндела	мм	120	140	140	140
Брой скорости на шпиндела		18	21	21	21
Диапазон на скоростите на шпиндела	обороти/мин	6-800	3.15-315	3.15-315	3.15-315
Обратни скорости на шпиндела	обороти/мин	11-838	3.5-291	3.5-291	3.5-291
Ъгъл на завъртане на инструмента	.	±90	±90	±55	±55
Основна мощност	kw	11	22	30	30
Тегло	t	4.4	12	25.4	27.4
Дължина	мм	3725	4700	6120	6220
ширина	мм	1280	2500	2620	2720
Височина	мм	1690	2000	2520	2620

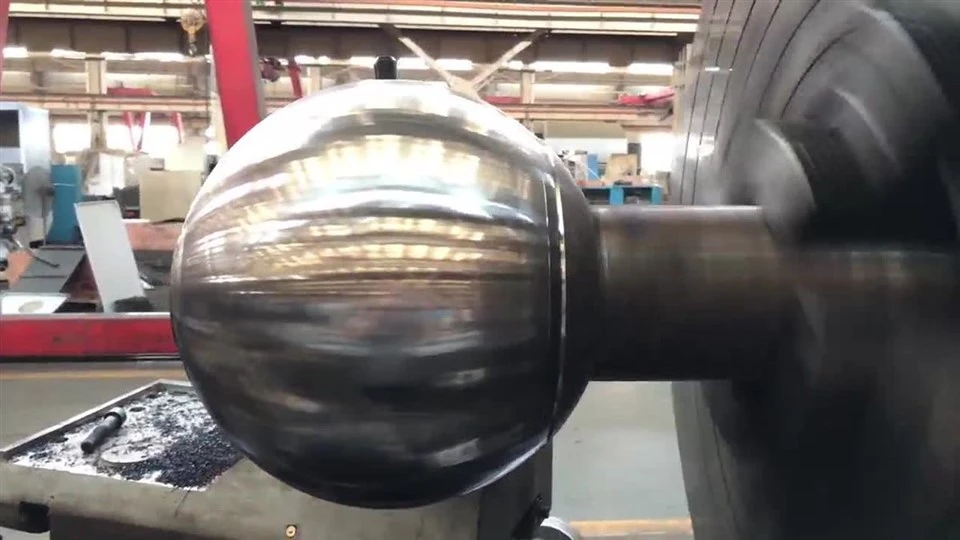

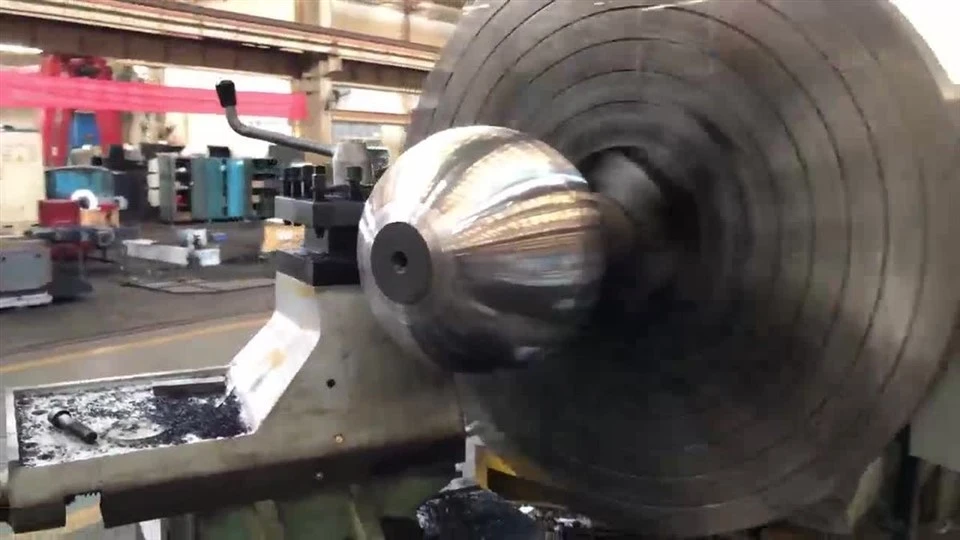

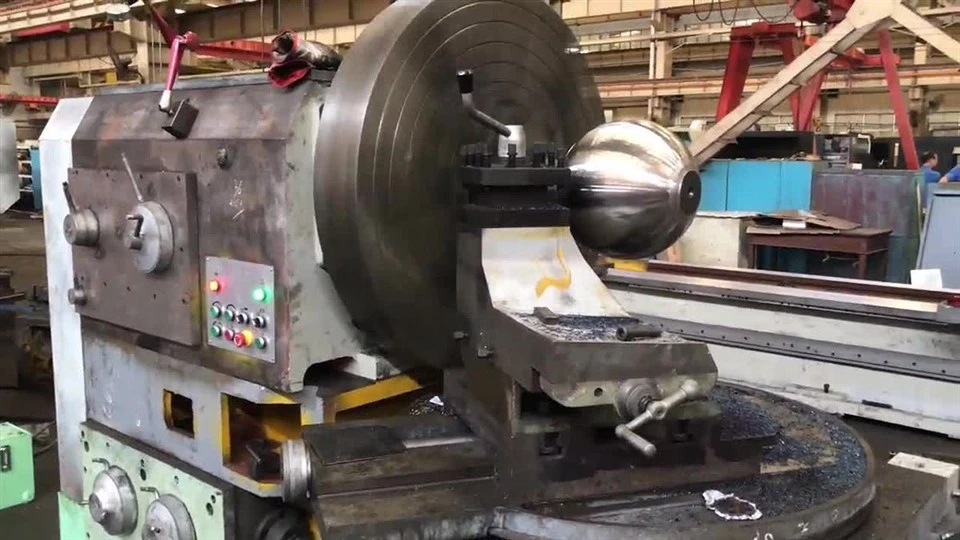

Произвеждане на зрение
