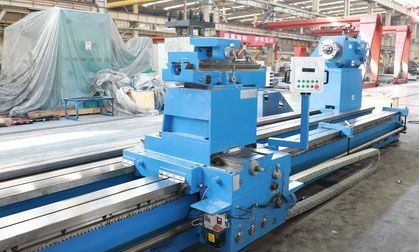

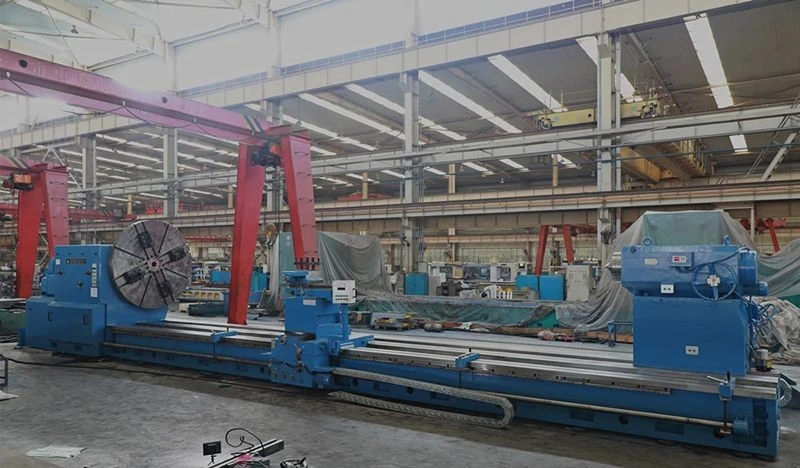

Тежък струг

Мощни и прецизни тежко{0}}машини от 80 тона, подходящи за режещи инструменти от високо-стомана и твърдосплавна стомана за извършване на операции по струговане на части, подобни на вал-, цилиндрични и дискови-части, включително въртене на външния кръг, челната повърхност, жлебовете, рязане, пробиване, струговане и пробиване на конусовидни повърхности и използване на горната опора за инструмент (чрез зъбно колело) за завъртане на различни резби с дължини, по-къси от 600 милиметра. Номерата на моделите включват C61160, C61200, C61250 и др.

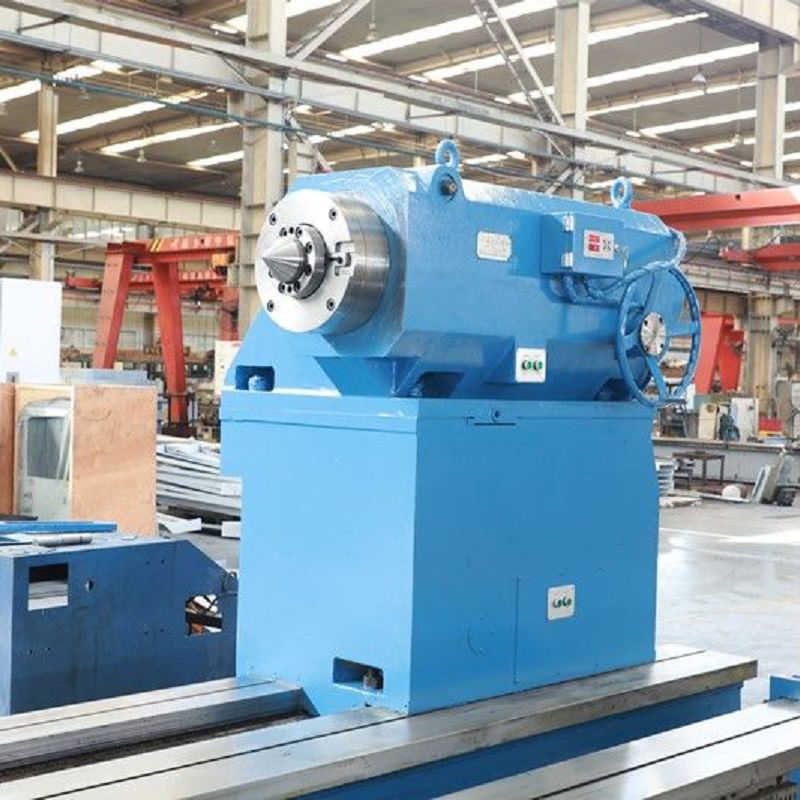

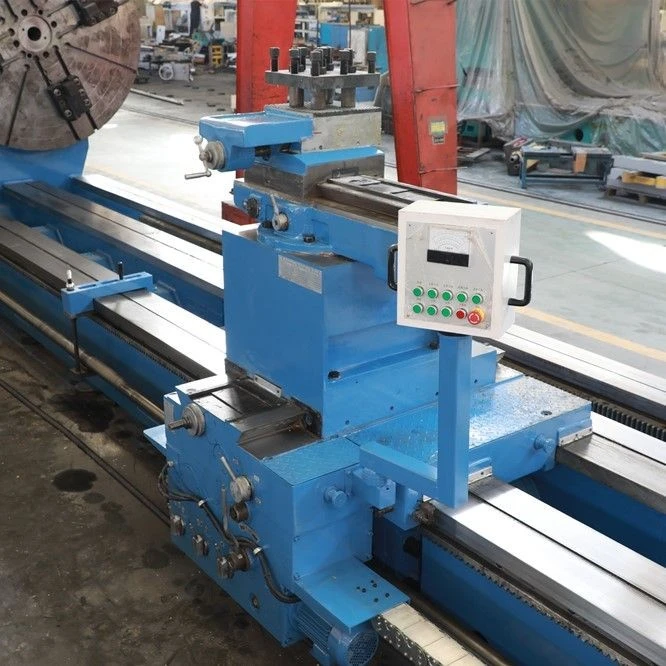

На леглото има три правоъгълни водачи, а цялото легло образува кутия. Вътре в леглото има няколко надлъжни и напречни ребра, които придават на леглото висока степен на твърдост. В левия край на леглото е монтирана шпинделна кутия. Частта от леглото под шпинделната кутия е резервоар за масло, използван за съхранение на смазочното масло за шпинделната кутия. На предната полу-кръгла водеща релса са поставени седлото на леглото и държачът на инструмента, на задната полу-кръгла водеща релса са поставени опашката и затворената централна опора. В предната част на леглото е монтирана стойка за преместване на държача на инструмента, а от вътрешната страна на задните направляващи релси са монтирани стелажи за преместване на опашката и централната опора. Конструкцията на леглото е показана на фигура 5.1.

На основата в предната част на леглото има окабеляване и плъзгащи се телени устройства. Първият осигурява бързо-захранване и управление за държача на инструмента, докато вторият осигурява захранване за бързото движение на опашката.

Цялото легло се поддържа на основата и се закрепва с анкерни болтове. Регулиращите опорни винтове на леглото са фиксирани в горната част на подложките, предварително-вградени в основата.

Между трите направляващи релси на леглото има канал за отвеждане на стружки. Стружките преминават през този канал и се изхвърлят в кутията за железни стружки, монтирана в ямата, като стружките се почистват редовно.

Малък струг Anyang XS проектира и произвежда в съответствие с ISO 9001, ISO14001, ние също притежавахме CE, UL сертификати.
